技術指標
說明：這里只介紹了XB1系列，其他機型可參考，詳細說明請咨詢我公司。）
１．傳動效率
諧波傳動減速器的輸出功率與輸入功率之比，或有用功與總功之比。
因輸入轉速、速比及使用情況(包括負載，潤滑)不同，效率也不同。通常情況下，XB1系列約為75%-90%，XB3系列、XBF系列約為50%-60%，XB2約為30%。
２．空回（運動損失）
在空載情況下，改變輸入軸轉向時，輸出軸轉角的滯后量。
允許值：XB1系列為6分、3分、1分；XB3、XBF系列為6分、3分；XB2系列為6分。
３．傳動誤差
當輸入軸單向旋轉時，輸出軸的實際轉角與理論轉角之差。
允許值：XB1系列為6分、3分、1分；XB3、XBF系列為6分、3分；XB2系列為6分。

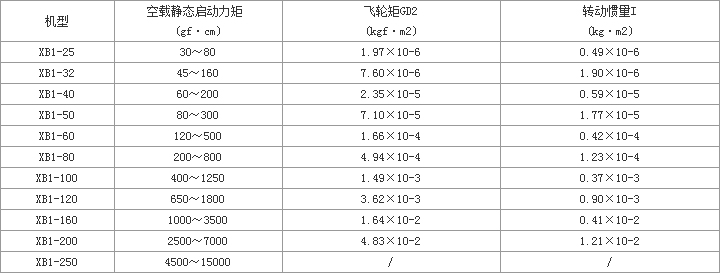

4．空載靜態起動力矩、輸入軸上組件的飛輪矩（GD2）和轉動慣量（I）
5．平均壽命
諧波傳動減速器的壽命主要取決于波發生器軸承的壽命.在額定負載下,輸入軸轉速為1500轉/分鐘時，柔性軸承壽命不低于5000小時，平均工作壽命大于10000小時。
6．超載能力
允許在啟動、停止瞬間超載一倍，工作時允許瞬間超載不大于1.5倍。

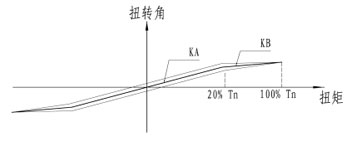

7．扭轉剛度
輸入軸固定，在輸出軸上負載扭矩與相應扭轉角之增量比值。
單位：kgf·cm/rad
注：上表指減速器整機測試數據，三大件的扭轉剛度比整機約高一倍以上。
使用說明
一、減速器均有透氣塞，安裝時應注意使透氣塞位于減速器上方。
二、不同環境溫度下，允許減速器最大溫升為60℃。
三、潤滑說明：
1、25至60機型均用半流體潤滑脂潤滑，出廠時減速器已注入油脂。80至250機型均用油潤滑(80至120機型，當輸入轉速小于或等于2000轉/分時也可用油脂潤滑，但訂貨時需特別說明)。
2、凡用油潤滑的減速器，出廠時均未注油，減速器外殼上方有加油和透氣孔，將加油塞擰開便可注油，加油至油標中心線位置，油質必須清潔、無雜質。
3、如立式使用，訂貨時需特殊說明。
4、換油時間：首次運轉100小時換油一次，以后每工作1000小時或半年換油一次。使用中應經常檢查油面是否保持在油標中心線位置，油量不宜過多或過少，否則會導致減熱或齒輪期磨損。

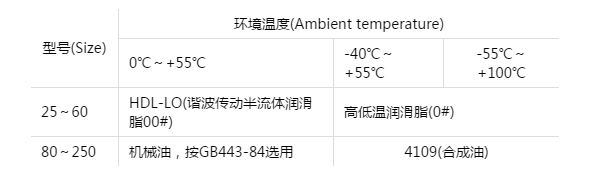

5、不同環境溫度下，使用的各種潤滑油及油脂如下表：
附注：各種半流體潤滑脂可由中國石化潤滑油公司天津分公司提供。
四、諧波傳動裝配
1．安裝前全部零件清洗干凈。
2. 安裝時先將波發生器裝入柔輪，然后邊轉動波發生器，邊將帶有波發生器的柔輪，底朝前裝入剛輪。
3．拆卸的程序與安裝時相反。但拆卸時，必須保證剛輪輪齒無偏斜地與柔輪齒脫開，以消除它們的變形或齒面擦傷。

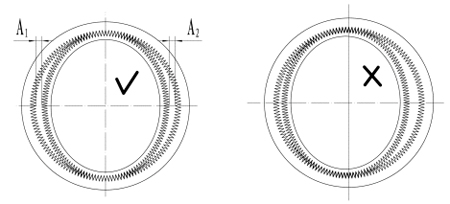

4．柔輪裝入剛輪中時，檢查輪齒嚙合是否對稱,短軸上間隙應相等，即A1=A2，如下圖所示。
5．安裝后高速軸不得有軸向竄動，否則將導致柔輪底部斷裂。
6．安裝前，組件內所有零件表面都應涂敷00#半流體潤滑脂或潤滑油。而且安裝后，在波發生器內，剛輪與柔輪齒面，以及柔性軸承外表面與柔輪內孔表面均應 保存有00#半流體潤滑脂或潤滑油。
7．精度要求高的諧波傳動組件應按出廠狀態成組使用，不應互換。
8．柔輪底部凸緣中有兩個定位銷底孔，柔輪安裝在軸上后，應與軸配裝定位銷。

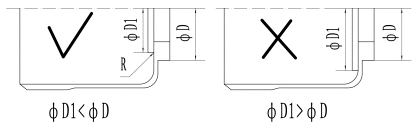

9．柔輪內安裝的壓片外徑應小于等于柔輪輪緣外徑，壓片接觸外徑應倒圓，否則可能引起柔輪底部薄壁部分?jǐn)嗔?。（?jiàn)下圖）

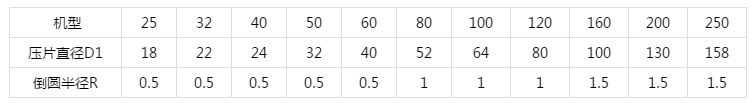

壓片直徑及倒圓半徑的許用值（單位：毫米）
10．為保證柔輪變形需要，柔輪與相鄰件安裝后應保持一定的間隙。如下圖

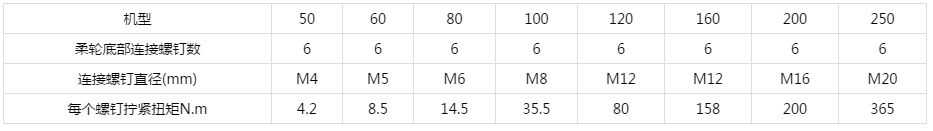

11．為保證柔輪與輸出軸的可靠聯接，各螺釘?shù)念A(yù)緊力矩應符合下表數值

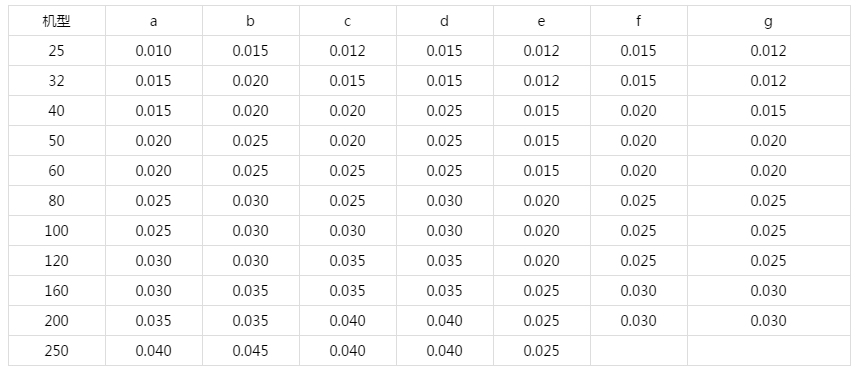

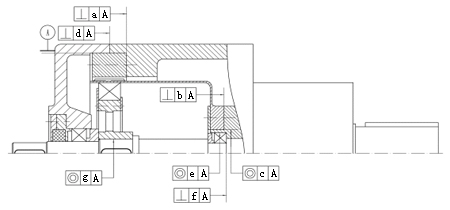

12．各零件安裝的技術條件，位置公差應滿足單級諧波傳動組件安裝時的位置公差要求，具體如下
單級諧波傳動組件安裝時的位置公差要求
當精度≥3’時，安裝的位置公差要求按下表(單位：毫米)：

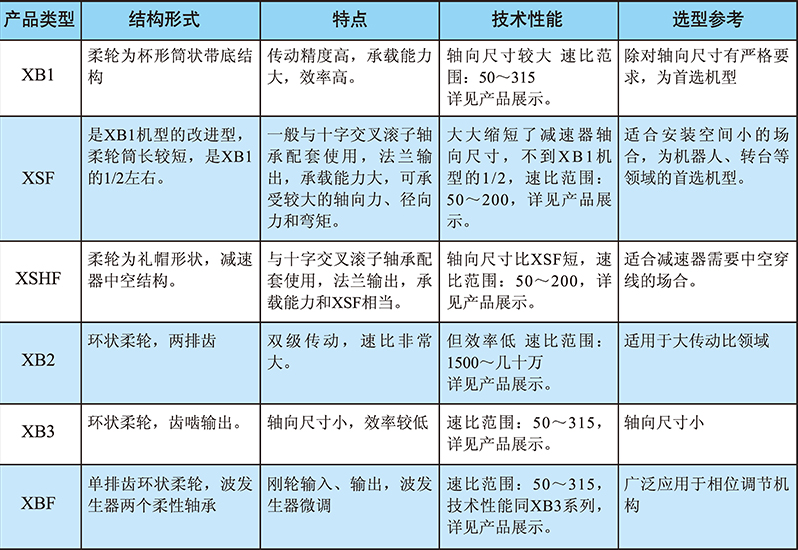

選用指南
說明：
1、無特殊要求情況下，盡量選用通用的XB1系列，具有其他系列不具備的優點，而且可以立式安裝使用，但須說明。如對軸向尺寸要求嚴格，則可選用XSF系列、XSHF系列或XB3系列。當傳動比很大時，可將XB1串聯使用或者采用XB2復波諧波減速器。
2、諧波傳動為小模數齒輪傳動，要求較好的同軸度，輸出軸上不應承受較大的徑向彎矩。如果有較大彎矩、徑向力，請用戶在連接負載處增加卸荷裝置或聯系我公 司 進行特殊的設計。
選用方法：
1、首先確定產品系列

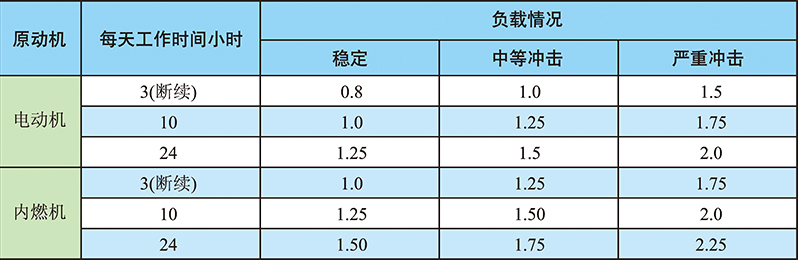

2、然后計算輸出扭矩，根據負載情況確定工況系數后確定輸出扭矩，選擇機型大小。工況系數如下表：
